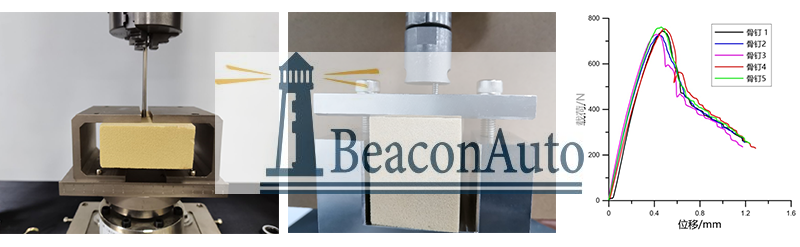

金屬接骨螺釘拔出試驗機 金屬接骨螺釘拔出試驗機產品簡介： 接骨釘常用于外K手術中的植入物固定、接骨裝置或骨骼系統的骨折內固定板。常規臨床應用中，當骨釘置入體內時都要受到外科醫生施加的軸向力和扭力。制造商和科學家通過測試骨釘?shù)母鞣N力學性能來評估骨釘?shù)男虏牧虾驮O(shè)計。 金屬接骨螺釘拔出試驗機依據標準ASTM F543-07 Test A4：“自攻醫用骨釘自攻性能測試方法”規定了評價一個自攻骨釘鉆入標準實驗材料所需軸向力的方法。雖然在臨床上被認為是一個簡單的過程，但是由于試驗機回轉軸和線性軸的相互影響，在體外重現這個過程是一個相對復雜的運動。該測試要求連續的高達30rpm旋轉速度，在鉆入同時軸向載荷以2N/s的加載速率逐漸增加。本試驗的目的是為了記錄骨螺釘鉆入和去除材料時的扭矩曲線
金屬接骨螺釘拔出試驗機滿足標準：JB/T9370-1999《扭轉試驗機技術條件》 JJG269-2006《扭轉試驗機檢定規程》 GB2611-2007《試驗機通用技術要求》 YY/T0345.1-2011《外科植入物 金屬骨釘》 YY/T0591-2011《骨接合植入物 金屬帶.鎖髓.內釘》 YY 0018-2016 骨接合植入物 金屬接骨.螺釘； YY/T0019.1-2011 髓內釘系統 第 1 部分：橫截面為三葉形或 V 形髓內釘 YY/T0662 不對稱螺紋和球形下表面金屬的金屬接骨.螺釘 機械性能要求和試驗方法； YY/T0509 生物可吸收內固定板和螺釘?shù)臉?biāo)準要求和測試方法； YY/T1506-2016 金屬接骨.螺釘旋動扭矩試驗方法； YY/T0662-2008 外科植入物 不對稱螺紋和球形下表面金屬的金屬接骨.螺釘 機械性能要求和 試驗方法 YY/T 1504-2016 外科植入物 金屬接骨.螺釘 軸向拔出力試驗方法 YY/T1505-2016 外科植入物金屬接骨.螺釘自攻性能試驗方法； YY0018-2008 骨接合植入物 金屬接骨.螺釘, YY 0346 金屬股.骨頸固.定釘； YY/T0727.1-2009 外科植入物 金屬髓.內釘系統 第 1 部分:髓內釘 YY/T0509-2009(ASTM F2502) 生物可吸收內固定板和螺釘?shù)臉?biāo)準要求和測試方法 ISO 6475 外科植入物.帶有不對稱螺紋和球形下表面的金屬接骨.螺釘.機械要求和試驗方法 ISO5835 外科植入物.不對稱螺紋的六角頭球面頸金屬骨.螺釘 金屬接骨螺釘拔出試驗機主要技術參數： 2.分辨率： 0.001N.m 3.扭矩量程：0-10N.m 4.扭矩傳感器精度等級：小于 0.5%F.S. 5.速度精度：±0.01mm/min 6.軸向力傳感器： 2000N（兼顧軸向拔出力試驗） 7．壓力傳感器精度等級：小于 0.5%F.S. 8. 壓力傳感器分辨力：0.001N 9．線性位移傳感器：量程范圍 50m 以上 10.位移傳感器精度等級：小于 0.5%F.S. 11.位移傳感器分辨力：0.01mm 12.扭轉角傳感器：99999° 13.扭轉角精度：±0.2° 14. 扭轉速度：1r/min～30r/min 內任意選擇 15.有效行程：500±10mm （可根據需求加高） 16.扭矩分辨力 1/±1000000F.S 17.扭矩示值相對誤差 ≤±0.2%； 18.扭轉角分辨力 0.001° 19.扭轉角速度相對誤差 設定值的±0.5%以內 20.兩夾頭同軸度 ≤￠0.2mm 21.機器功率 ≈0.4kW 22.電源電壓 ～220V±10% 50Hz（須可靠接地） 更多金屬接骨螺釘拔出試驗機資料請聯系我們。
|
